Was bedeutet "Quellton vor dem Einbau mit Hydrogel homogen vermischen"?
Rainer Dallwig • Juli 11, 2024
Damit Quellton plastisch verformbar und verdichtungsfähig wird, muss er eine gewisse Feuchtigkeit haben
Damit Quellton schüttfähig ist, muss er getrocknet werden. Das ist ein Dilemma: Natur- oder bergfeuchter Ton ist zwar gut plastisch verformbar und quellfähig, aber keinesfalls schüttfähig. Getrockneter und in gut handhabbare Siebgröße klassierter Ton ist zwar gut schüttfähig, aber nur unter enorm hohem Druck verdichtungsfähig. Wie schütten wir denn nun bergfeuchten Quellton, der nach dem Schütten gut verdichtungsfähig ist? Die Baufachlichen Richtlinien BFR-KMR 2024 zeigen die ideale Lösung auf: Mischen von Quellton und Hydrogel im Verhältnis 12 : 1.
Hydrogel Granulat

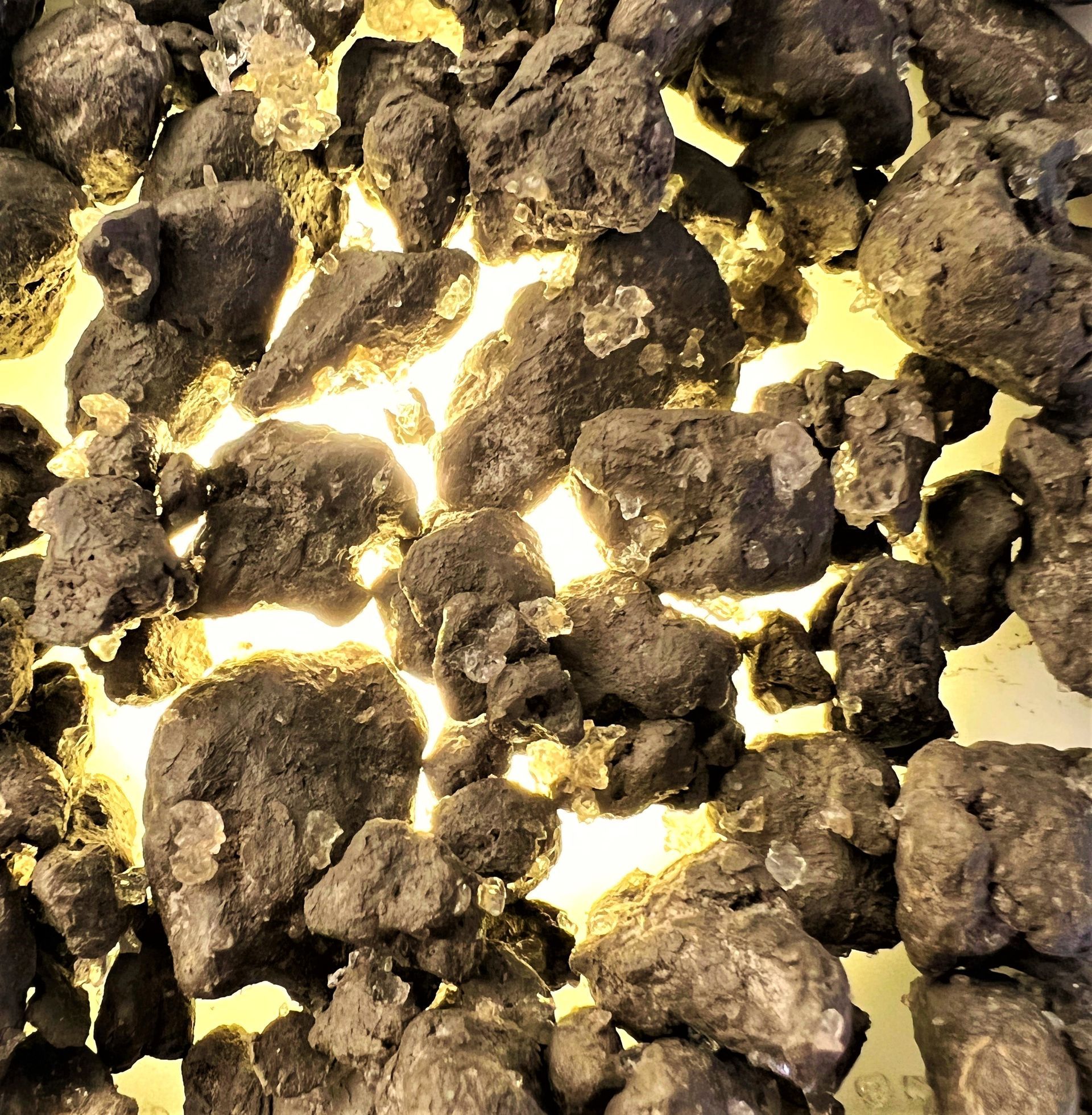

Das Hydrogel Granulat ist ein Bentonit-Superabsorber, der etwa das 100-fache seines Eigengewichts an Wasser speichert. Oder andersherum: etwa 12g Hydrogel Granulat verwandeln 1 Liter Wasser in einen tropffreien Feststoff mit geleeartiger Konsistenz. Dieses "Gelee" bestehend aus 99,99% Wasser wird mit dem zu schüttenden Quellton homogen gemischt. So entsteht eine trocken anmutende schüttfähige Mischung aus Quellton und Wasser. Genau so viel Wasser, wie der Ton zur idealen Verdichtungsfähigkeit benötigt.
Genau dosiert, nicht gepanscht
Das Anfeuchten von Ton sollte keinesfalls mit dem Wasserschlauch im Bohrloch gelöst werden.
Was ist Ihre Meinung dazu?
Damit Quellton schüttfähig ist, muss er getrocknet werden. Das ist ein Dilemma: Natur- oder bergfeuchter Ton ist zwar gut plastisch verformbar und quellfähig, aber keinesfalls schüttfähig. Getrockneter und in gut handhabbare Siebgröße klassierter Ton ist zwar gut schüttfähig, aber nur unter enorm hohem Druck verdichtungsfähig. Wie schütten wir denn nun bergfeuchten Quellton, der nach dem Schütten gut verdichtungsfähig ist? Die Baufachlichen Richtlinien BFR-KMR 2024 zeigen die ideale Lösung auf: Mischen von Quellton und Hydrogel im Verhältnis 12 : 1.

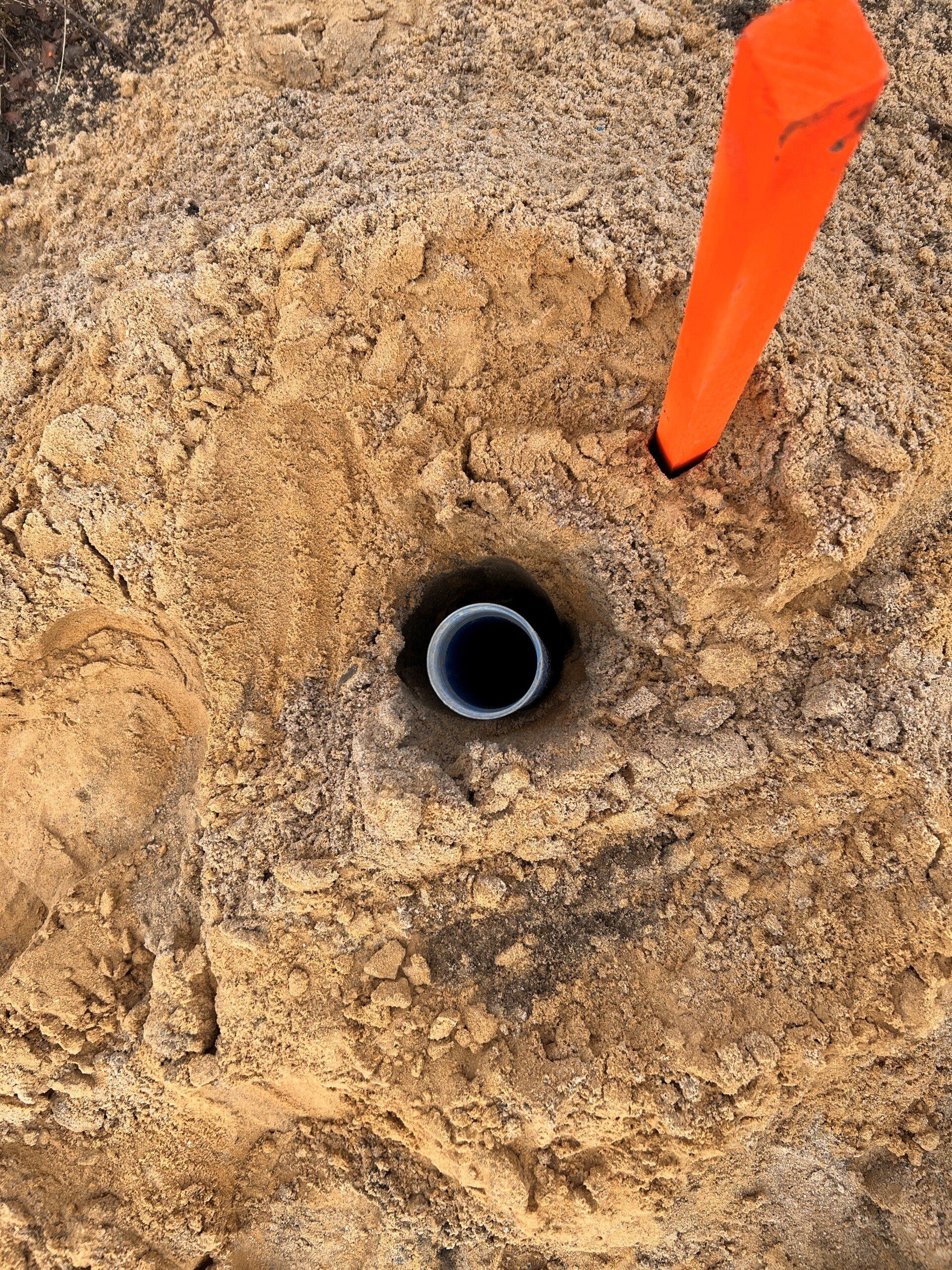

Die neuem Baufachlichen Richtlinien Kampfmittelbeseitigung (BFR-KMR 2024) fordern u.a. eine vollständige Verfüllung. Was ist "vollständig" und was ist dagegen "nicht vollständig" ? Die Vollständigkeit der Verfüllung hat zwei wesentliche Aspekte. Erstens soll die Masse des durch Bohren geförderten Bohrguts der Masse des rückverfüllten Baustoffs entsprechen. Das ist grundsätzlich nicht einfach, wenn es sich beim durchbohrten Baugrund um nachfallende Weichböden oder Fließsand handelt. Ein solcher Baugrund verschließt das Bohrloch durch seitliches Hineindrängen meist schon kurz unter der GOK. Ein Hineinschütten von Dichtbaustoff ist dann schlicht nicht mehr möglich. In diesem sehr häufig auftretenden Fall wird auf eine fachgerechte Verfüllung mitunter einfach verzichtet. Etwas strenger betrachtet bedeutet das eine Reduzierung der Dichte und Steifigkeit des Baugrundes im unmittelbaren Umfeld der Bohrung.
Mit Photogrammetrie wird das Bohrloch nicht mehr einzeln, sondern "im Bündel" eingemessen. Und neu: Zusätzlich zu den Bohransatzpunkten wird nun auch ein komplettes 3D Modell der Baustelle eingefangen. Mit der GeoLOG App und dem viDoc RTK Rover geht das jetzt spielend einfach. Photogrammetrie ist die Technik, die dahinter steht. Die kann jeder bedienen, der mit dem Smartphone Fotos machen kann.
Beweisen Sie mal, dass die verfüllten Bohrungen stabil sind und auch auf Dauer stabil bleiben.

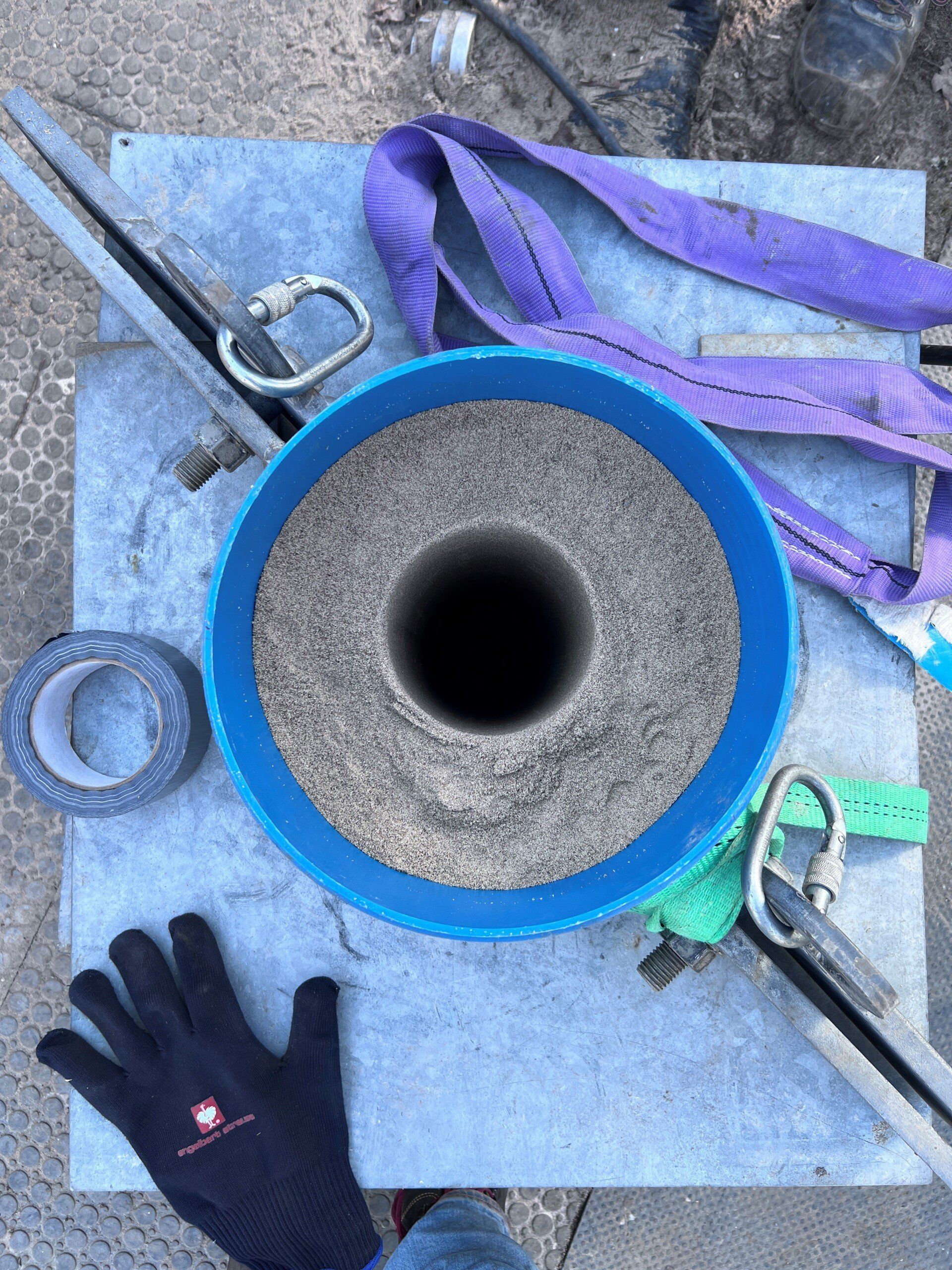

Untersuchung alternativer Verfüllmethoden zur Verfüllung von Sondierungsbohrungen
